工廠智能安全防護系統由物理隔離、聯鎖保護、權限管理、安全預警四大方案組成。本篇介紹了物理隔離方案的構成，固定式距離防護裝置——圍欄的設計要點，及其在采購、安裝、使用、維護、拆卸等主要環節中的注意點，供工廠、設備商、集成商等相關人員參考。
作者：應露瑤 俞波 汪中亨
寧波緯誠科技股份有限公司
在上期文章《國內外安全生產的發展歷史、現狀與趨勢》中，提到了企業主要負責人作為本企業安全生產第一責任人，在關注效率的同時應關注安全。為預防在生產過程中發生人身、設備等各類事故，保護工作人員在生產中的安全，企業就要采取各種措施來構建本企業的安全防護系統。在具體的實施過程中，可以通過物理隔離、聯鎖保護、權限管理、安全預警四大方案的組合使用來構建智能安全防護系統。其中，物理隔離方案是機械安全領域智能安全防護系統構建的基礎和必備要素；聯鎖保護方案，是在物理隔離的基礎上加裝各種保護裝置，與機器構成聯鎖系統，以避免設備的意外啟動；權限管理方案，是在物理隔離安全門的基礎上加裝授權進入受控區域的組件，以確保正確的人在正確的時間進入正確的區域；安全預警方案是與物理隔離、聯鎖保護、權限管理系統搭配使用的智能預警系統，是對其他三個系統的補充，用于減小安全防護對于人的安全意識的依賴。
本篇首先對“什么是物理隔離方案，如何進行物理隔離方案的設計和實施”展開詳細介紹。
安全防護系統中的物理隔離方案，從字面上來理解，就是用物理結構來實現危險區域隔離。本文中的物理隔離方案，主要介紹的是應用專業機械防護圍欄進行人機物理隔離，防止人員非預期的進入和機械部件沖擊來減小風險。物理結構有很多類型，在機械安全的相關標準中，這類物理結構被稱為防護裝置。標準符合性是安全防護系統設計的首要原則，設計人員需要能夠理解標準的語言；而方案的設計，最終要具體落地在產品的選型上。通用的產品命名與機械安全標準中的概念并不是一一對應的。設計人員需要理解標準中的相關概念與市場上產品的對應關系，以滿足方案設計時的標準符合性。機械安全標準體系及標準中對防護裝置的定義如表1所示。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

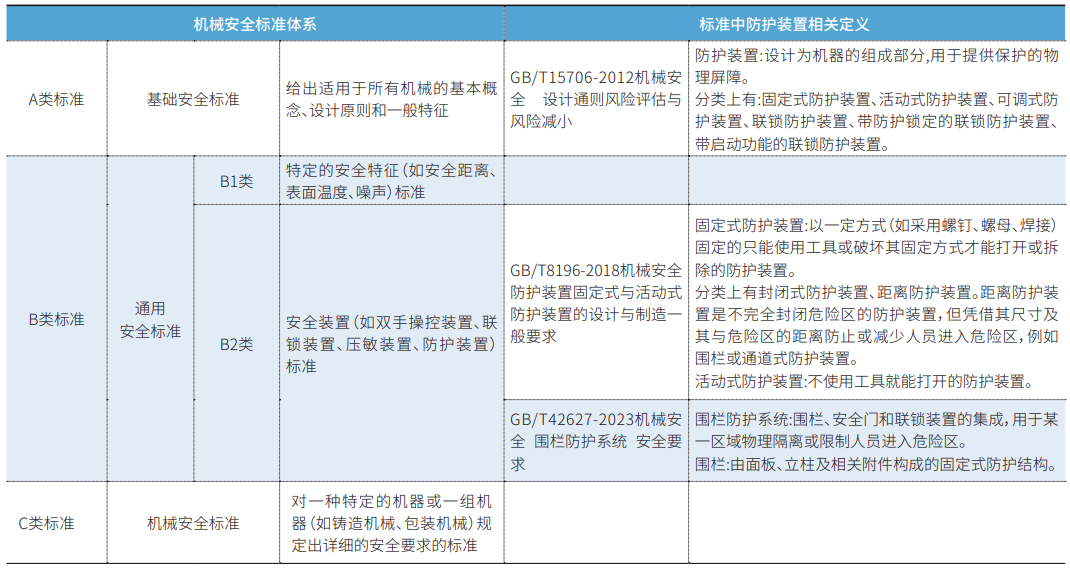

表1 機械安全標準體系及標準中對防護裝置的定義

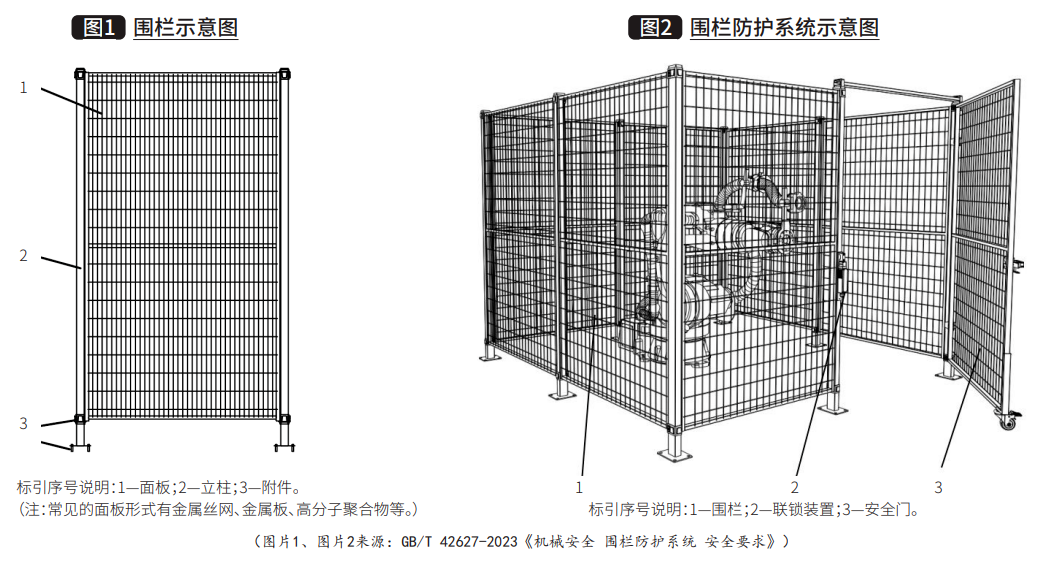

結合表1，圍欄屬于固定式防護裝置中的一種，是一種距離防護裝置，憑借其尺寸、與危險區的距離起到防止或減少人員非預期進入危險區的作用。因圍欄常與安全門、聯鎖裝置組合使用，這三者構成的系統稱為圍欄防護系統。圍欄及圍欄防護系統結構如圖1、圖2所示。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
GB/T 15706-2012《機械安全 設計通則 風險評估與風險減小》中提出，防護裝置能實現的功能如下:
——防止進入被防護裝置封閉的空間，和/或；
——容納或捕獲由機器拋出或掉下的材料、工件、切屑、液體，減少由機器產生的排放(噪聲、輻射、有害物質，如粉塵、煙霧、氣體等)。
此外，防護裝置可能還需要具有與電、溫度、火、爆炸、振動、能見度(見 GB/T8196)以及操作者位置人類工效學(如易用性、操作者的運動、姿勢、重復運動)相關的獨特特征。
那么，在具體的物理隔離方案設計時，如何設計才能使其滿足上述功能，下文將展開詳細介紹。圍欄與安全門屬于物理隔離方案的范疇，將在本篇中進行介紹；而聯鎖裝置屬于聯鎖保護方案的范疇，將在下篇中介紹。
圍欄的尺寸是一個項目非常重要的參數，主要有圍欄高度、圍欄的下沿離地高度、金屬絲網圍欄面板的網格尺寸（或其他面板的開口尺寸）這三個要點。GB/T 23821－2022《機械安全 防止上下肢接觸及危險區的安全距離》這一標準給出了設計參考。
在確定圍欄高度之前，應按照GB/T 15706－2012中的5.5確定傷害的嚴重程度和發生的概率，并測量危險區高度。如果通過圍欄防護的危險僅會造成輕微傷害且發生概率低，則應按照GB/T 23821－2022的表1選擇圍欄的高度（即保護結構高度），否則應按照GB/T 23821－2022的表2選擇圍欄的高度。在不采用附加保護措施的情況下，圍欄的高度越低，圍欄距離危險區的尺寸應越大。通常，圍欄的高度宜選用1600mm、1800mm、2000mm或2200mm。當圍欄高度小于1400mm時，應采取附加保護措施。附圖3及表2輔助理解。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

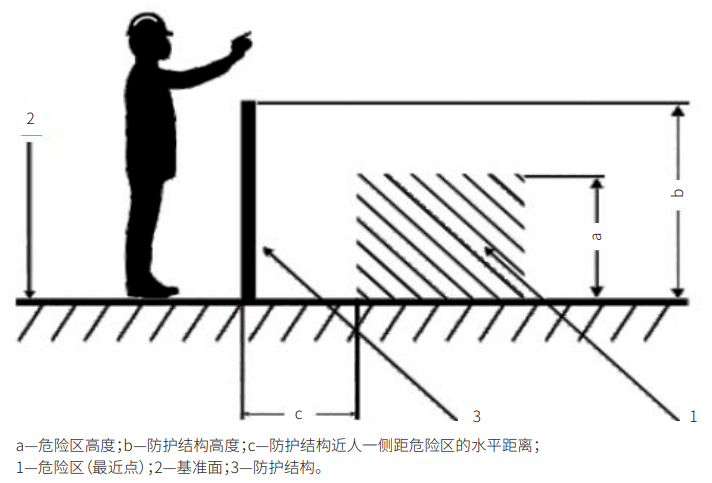

圖3 越過防護結構觸及的安全距離及相關參數說明
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

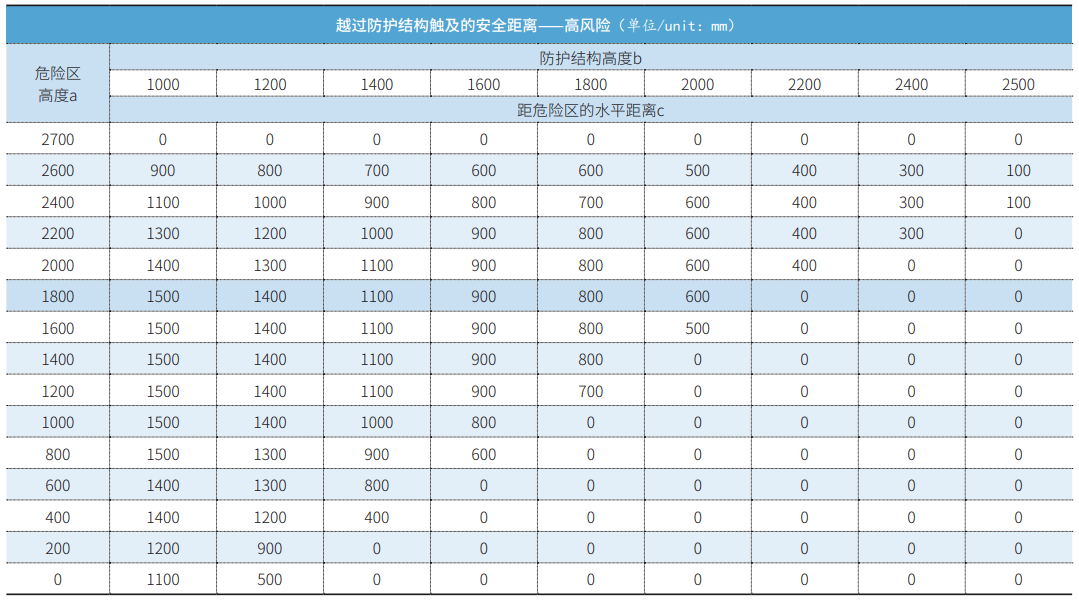

表2 高風險情況下越過防護結構觸及的安全距離（GB/T 23821－2022的表2）
危險區高度是一個相對確定的值，參考表2，在確定安全距離的情況下，可以選擇合適的圍欄高度；也可以在確定圍欄高度的情況下，選擇合適的安全距離。

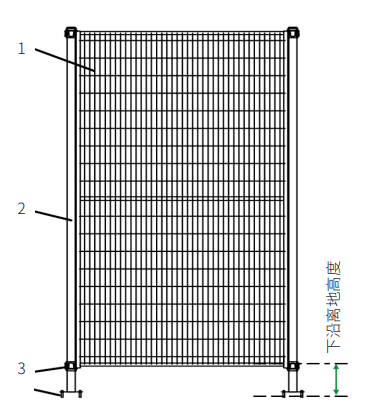

除非風險評估結果表明可行，否則圍欄下沿離地高度不應超過180mm，以避免人員從下沿開口進入危險區。圍欄下沿離地高度如圖4所示。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
圖4 圍欄下沿離地高度示意圖
金屬絲網圍欄面板的網格尺寸及其他面板的開口應符合GB/T 23821－2022中4.2.4的規定。開口尺寸e表示方形開口的邊長、圓形開口的直徑和槽形開口的最窄處尺寸。對應不同的身體部位，可以通過安全距離的要求，確定開口尺寸（對于圍欄，即為網格尺寸）。也可以通過開口尺寸，確定安全距離的要求。
防護裝置要能夠防止人非預期進入被防護裝置封閉的空間，要求圍欄應至少具備防止人員非預期進入危險區的功能，其抗沖擊能力的基礎值應不小于115J。115J為模擬總質量為90kg的人體從防護區外以1.6m/s的速度撞擊圍欄前的能量。
防護裝置要能夠容納或捕獲機器拋出或掉下的材料、工件，就需要具備一定的強度，要求圍欄應具備足夠抵抗來自危險區內可預見撞擊的抗沖擊能力，應對防護區域內機器的部件或工件的沖擊風險和沖擊能量進行評估，并選用抗沖擊能力不小于可預見沖擊能量的圍欄。如果機械運動部件沖擊能量難以評估，宜選用抗沖擊能力不小于1600J的圍欄。1600J為模擬總質量為200kg的機械運動部件從防護區內以4m/s的運行速度撞擊圍欄前的能量。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

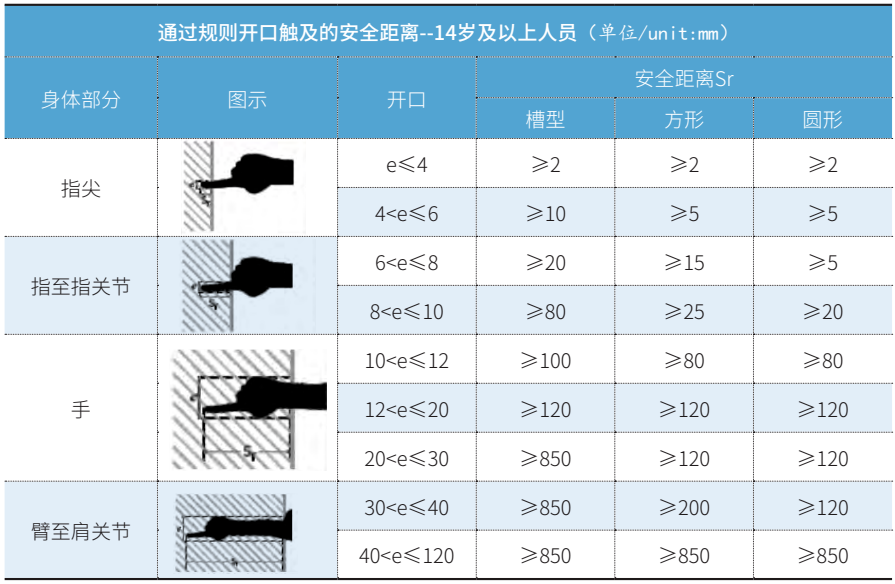

表3 通過規則開口的安全距離——14歲及以上人員
圍欄的抗沖擊能力可以用擺錘試驗的方法進行檢測。
圍欄作為一種通過螺栓螺母、焊接等方式固定的固定式防護裝置，其固定用的組件（立柱及附件）的強度與固定方式、固定間距等也關系到圍欄的整體強度。立柱柱體及底板應具備足夠強度，相鄰立柱的間距不應超過1500mm，每根立柱與地面使用不少于4個膨脹螺栓或化學錨栓進行固定。用于面板與立柱固定的連接件及緊固件應使用工具才能安裝和拆卸。將立柱固定于地面的附件應采用不小于M10的膨脹螺栓或化學錨栓。

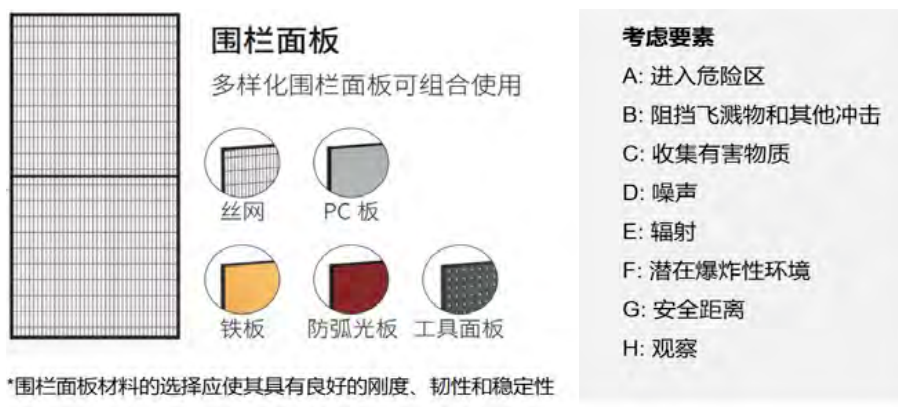

防護裝置要容納或捕獲由機器拋出或掉下的材料、工件、切屑、液體，減少由機器產生的排放(噪聲、輻射、有害物質，如粉塵、煙霧、氣體等)，要有與電、溫度、火、爆炸、振動、能見度(見 GB/T8196)等相關的獨特特征，基本都是由不同特性的圍欄面板實現的。圍欄面板材質與面板設計考慮要素如圖5所示。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
圖5 面板材質與設計考慮要素
除了根據安全距離選擇合適的圍欄開口尺寸，還要考慮其產生的飛濺物與排放物的類型，根據噪聲、輻射、爆炸性環境的情況選擇合適的面板材質與表面處理，根據觀察能見度的需求選擇合適的面板顏色。例如強腐蝕環境選用不銹鋼材質的圍欄，對于存在熔融金屬飛濺的場景選用鐵板圍欄面板。

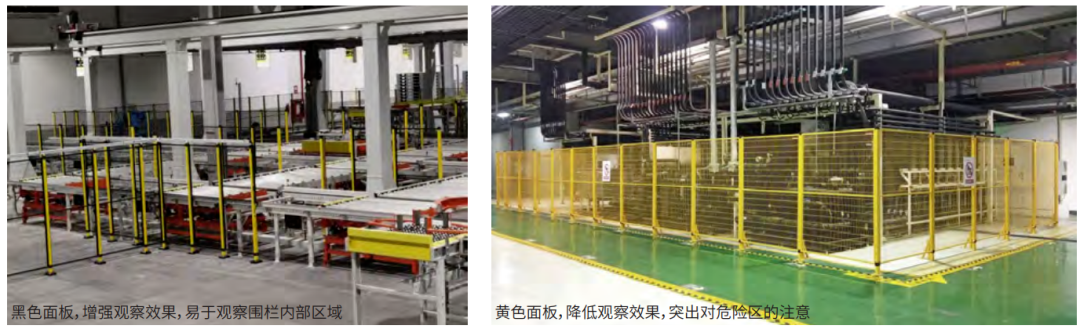

如何根據觀察能見度的需求選擇合適的面板形式和顏色，GB/T8196的5.9和5.22中給出了指導。當需要通過防護裝置觀察機器的運行時，選擇的材料應具備合適的特性。如果采用穿孔材料或金屬網，則宜有大小合適的開口和適當?shù)念伾员阌谟^察。如果穿孔材料的顏色比觀察區域暗，則會有增強觀察的效果。在防護裝置打開或不用時，可以使用合適的顏色來凸顯出危險，引起人員對危險的注意。例如：防護裝置與機器涂刷相同顏色，而危險部件涂刷鮮艷的對比顏色。如果需要觀察過程，則穿孔材料制作的防護裝置不宜涂上鮮艷的顏色，如黃色，這可能會干擾對過程的觀察。對應到圍欄上，也就是如果需要觀察防護區內部，則金屬絲網等穿孔材料面板應選用深色面板，如黑色（可搭配黃色立柱突出整體的危險區）。如果需要突出對危險區的注意，宜選用黃色面板。比機器顏色深的面板顏色利于觀察，黃色不利于觀察，比對效果圖如圖6。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
圖6 黑色面板與黃色面板觀察效果對比
此外，圍欄防護系統中的安全門作為一種活動式防護裝置，要實現防護裝置的功能，在設計時也需要一些考慮要素。安全門面板的強度應不低于圍欄面板的強度。安全門的鉸鏈或滑軌應具有足夠的強度以及穩定性。在開關門的過程中應運行平穩可靠，在100000次完整啟閉循環內不應出現卡滯和關閉不嚴的現象。安全門的寬度不應小于800mm。圍欄高度為2000mm及以下時，安全門高度宜與圍欄高度保持一致；圍欄高度為2000mm以上時，安全門高度宜為2000mm，且應加裝門框。鉸鏈?zhǔn)桨踩T應采用向外打開方式，便于危險區內的人員逃生。
除了設計環節的要求，在圍欄產品采購、安裝、使用、維護、拆卸等過程中，也有一些需要考慮的點。
1.采購環節
對于不易觀察的圍欄特性，如抗沖擊能力，材質的環保性，應要求生產廠商出具第三方測試報告。還應注意，幾家頭部廠商的圍欄附件是有設計專利的，防護裝置在標準中定義又是“設計為機器的組成部分”，設備商在采購與設備配套的圍欄時應特別注意專利侵權的風險。
2.安裝環節
應特別注意要根據廠商提供的安裝指導手冊或說明書進行安裝，以保證圍欄的強度。如固定在水泥地面，安裝前要檢查地面的強度及平整度，不平整的地面可用特定的墊片墊平。安裝時，危險區高度和圍欄的高度已確定，因此要特別注意安全距離是否符合標準，要根據圖紙上標注的距離安裝。驗收時，要特別檢查是否存在為了節省工時或其他情況發生的漏裝或少裝膨脹螺栓的情況。
3.使用環節
應注意可能存在的工位操作人員認為圍欄降低效率而自行拆除、破壞圍欄結構的情況，要通過培訓教育、管理措施、檢查維護來避免這種情況的發生。
4.維護環節
應定期檢查圍欄是否有部件丟失或損壞的現象，如金屬絲的脫焊，是否有產生顏色變形對安全產生負面影響的部件，是否有腐蝕、催化的部件，安全門是否平穩運行，進行及時維修或者更換。設備生產商應注意，其提供的圍欄作為機器的組成部分，在設備的說明書中也應包含圍欄等防護裝置的相關內容。
5.拆卸環節
應根據使用說明書中給出的拆卸圍欄之前需采取的措施進行規范操作，如斷開機器動力、釋放儲存的能量和拆卸圍欄的步驟等。
本篇介紹了物理隔離方案的構成，符合標準的設計要點以及各個環節中的注意點，期望對工廠、設備商、集成商等相關從業人員提供參考。下篇將對工廠智能安全防護系統中的聯鎖保護方案展開詳細介紹。
參考文獻:
[1]GB/T 8196－2018《機械安全 防護裝置 固定式和活動式防護裝置的設計與制造一般要求》
[2]GB/T 15706－2012《機械安全 設計通則 風險評估與風險減小》
[3]GB/T 23821－2022《機械安全 防止上下肢觸及危險區的安全距離》
[4]GB/T 42627－2023《機械安全 圍欄防護系統 安全要求
